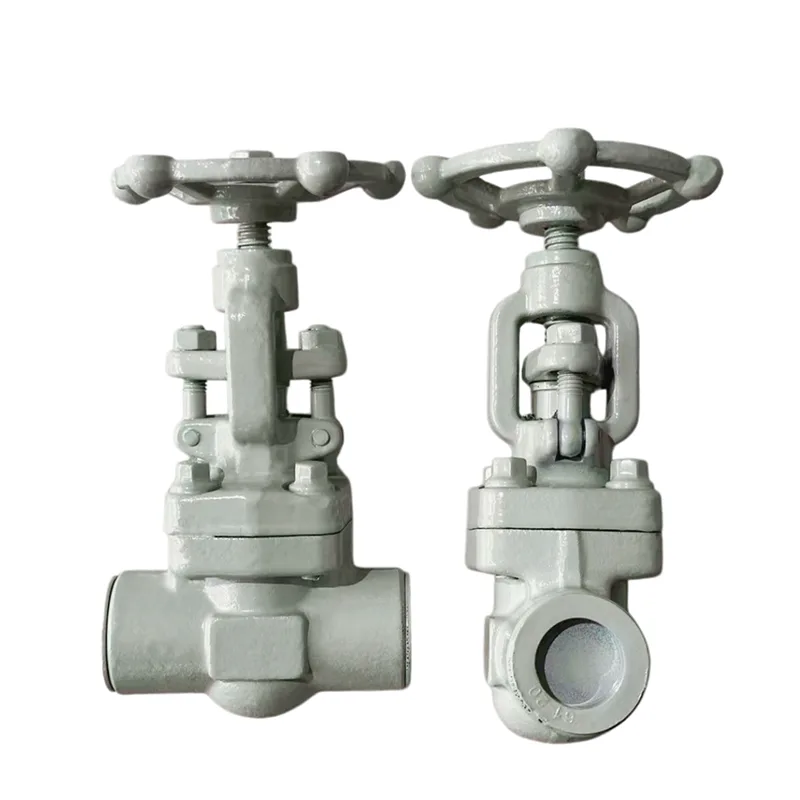

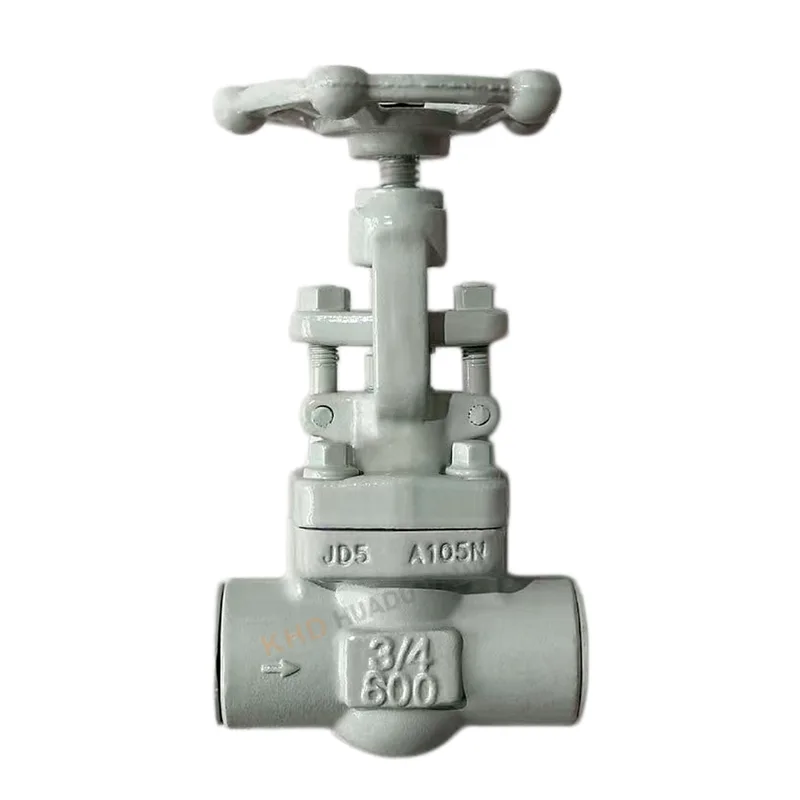

Valvula e portës së farkëtuar e salduar me fole

Valvula e portës së falsifikuar e salduar me fole është një valvul industriale me presion të lartë i krijuar për mbylljen e tubacionit dhe kontrollin e rrjedhës. Prodhuar nga Huadu Valve Group, ai përdor çelik karboni të falsifikuar A105N dhe është i përshtatshëm për kushte pune të klasit 600. Përdoret gjerësisht në sistemet e naftës, kimikateve, rrymës dhe avullit me presion të lartë, ku siguria dhe performanca e vulosjes janë kritike. Valvula e portës së farkëtuar e salduar me fole siguron jetëgjatësi të qëndrueshme në mjedise industriale dhe të kërkuara.

Përparësitë e lëndës së parë dhe strukturore

Trup çeliku i farkëtuar me cilësi të lartë

Valvula e portës së falsifikuar e salduar me fole është bërë prej çeliku të karbonit të falsifikuar A105N, duke siguruar:

Fortësi dhe dendësi e lartë

Rezistencë e shkëlqyer ndaj ndikimit

Nuk ka defekte të derdhjes si poret ose vrimat e rërës

Inspektimi i rreptë i materialit

Çdo grup i lëndëve të para testohet duke përdorur analizën spektrale për të siguruar:

Përbërja kimike e saktë

Nuk ka materiale të ricikluara ose nën standard

Performancë e qëndrueshme mekanike

Përfitimet e lidhjes me fole-saldim

Lloji i lidhjes së valvulës së portës së falsifikuar të salduar me fole siguron:

Performanca e fortë e vulosjes

Rezistencë më e mirë ndaj presionit të lartë se fllanxhat

Rreziku i reduktuar i rrjedhjeve në sistemin kritik

Specifikimet Teknike

Parametrat standardë

Madhësia: DN15–DN50 (stoku i rregullt)

Vlerësimi i presionit: Klasa 300 / Klasa 600

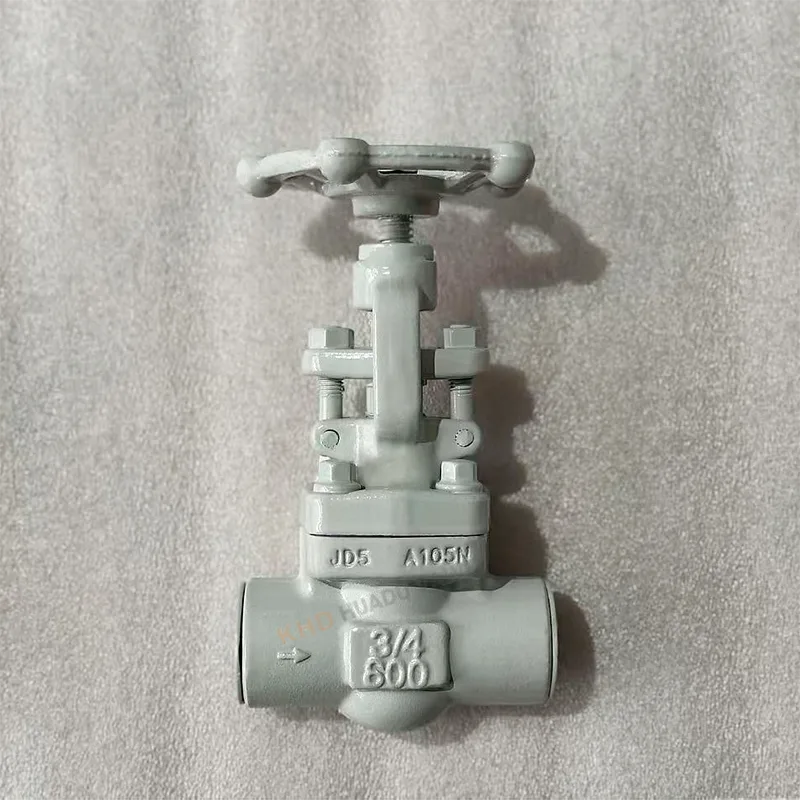

Materiali: çelik me karbon të falsifikuar A105N

Lloji: Valvula e portës së falsifikuar e salduar me fole

Gama e temperaturës: -29°C deri në 570°C

Procesi i prodhimit

Valvula e portës së falsifikuar e salduar me fole prodhohet përmes:

Falsifikim integral i bitave

Trajtimi termik (procesi i normalizimit)

Përpunimi me saktësi CNC

Karakteristikat e performancës

Saktësia e sipërfaqes së vulosjes në nivel mikro

Performanca e mbylljes me rrjedhje zero

Funksionim i qetë pa bllokim

I përshtatshëm për sistemet e avullit me temperaturë të lartë

Zonat e Aplikimit

Industria e Naftës dhe Gazit

Valvula e portës së falsifikuar e salduar me fole përdoret gjerësisht në:

Tubacionet e rafinerisë

Sistemet e transmetimit të naftës

Objektet e gazit natyror

Industria Kimike

Tubacionet kimike me presion të lartë

Sistemet e kontrollit të lëngjeve korrozive

Sistemet hyrëse/dalëse të reaktorit

Industria e energjisë elektrike

Tubacionet e avullit

Sistemet e energjisë termike

Tubacionet e kondensatës

Përdorimi i Përgjithshëm Industrial

Tubacionet me presion të lartë me diametër të vogël

Sistemet e izolimit të pajisjeve

Aplikacionet e mbylljes së sigurisë

Atributet kryesore

FAQ

Çfarë është një lidhje fole-sald?

Lidhja me saldim me fole është një metodë e bashkimit të tubit ku tubi futet në një prizë të zhytur dhe më pas ngjitet rreth e rrotull. Përdoret zakonisht në sistemet me presion të lartë dhe me diametër të vogël.

Në rastin e një valvule porte të falsifikuar të salduar me fole, tubi futet në folenë fundore të valvulës dhe saldohet për të formuar një bashkim të fortë dhe rezistent ndaj rrjedhjeve.

Karakteristikat kryesore të lidhjes fole-sald

Rezistencë e lartë dhe rezistencë ndaj presionit

Performancë e shkëlqyer e vulosjes

I përshtatshëm për tubacionet e vogla DN15–DN50

Rrezik i reduktuar i rrjedhjeve në krahasim me nyjet me fileto

E zakonshme në sistemet e naftës, gazit dhe avullit

A duhet të çmontohen valvulat e saldimit me fole përpara saldimit?

Po, absolutisht. Përpara se të instaloni një valvul portash të falsifikuar të salduar me fole, valvula NUK duhet të montohet pjesërisht gjatë saldimit.

Praktika e duhur e instalimit:

Hiqni komponentët e brendshëm nëse është e mundur (ose sigurohuni që valvula të jetë plotësisht e hapur)

Fusni tubin plotësisht në prizë

Mbani një hendek të vogël zgjerimi (~ 1,5–2 mm)

Kryeni saldimin vetëm në nyjen e jashtme

Lejoni ftohjen përpara se të përdorni valvulën

Shënime të rëndësishme:

Shmangni mbinxehjen e trupit të valvulës

Parandaloni hyrjen e skorjeve të saldimit në zgavrën e valvulës

Siguroni shtrirjen e duhur përpara saldimit

Saldimi jo i duhur mund të dëmtojë sipërfaqet e mbylljes dhe të zvogëlojë jetën e valvulave.

Cili është ndryshimi midis OS&Y dhe mbulesës me bulona?

Këto janë dy modele të ndryshme strukturore të përdorura në valvulat e portës.

OS&Y (Vidë dhe zgjedhë e jashtme)

Fijet e kërcellit janë jashtë trupit të valvulës

Lëvizja e dukshme e kërcellit tregon statusin e hapjes/mbylljes

Monitorim më i lehtë i mirëmbajtjes dhe funksionimit

E zakonshme në sistemet e mbrojtjes nga zjarri dhe industriale

Kapuç me bulona

Kapaku është i lidhur me trupin e valvulës duke përdorur bulona

Dizajni i brendshëm i kërcellit (jo i dukshëm nga jashtë)

Struktura kompakte

Përdoret gjerësisht në aplikime të përgjithshme industriale

Krahasim i thjeshtë:

OS&Y = dukshmëri e jashtme + monitorim i lehtë i funksionimit

Kapuç me bulona = strukturë kompakte + me kosto efektive

Të dy llojet mund të aplikohen në një valvul portash të falsifikuar të salduar me fole në varësi të kërkesave të projektit.
