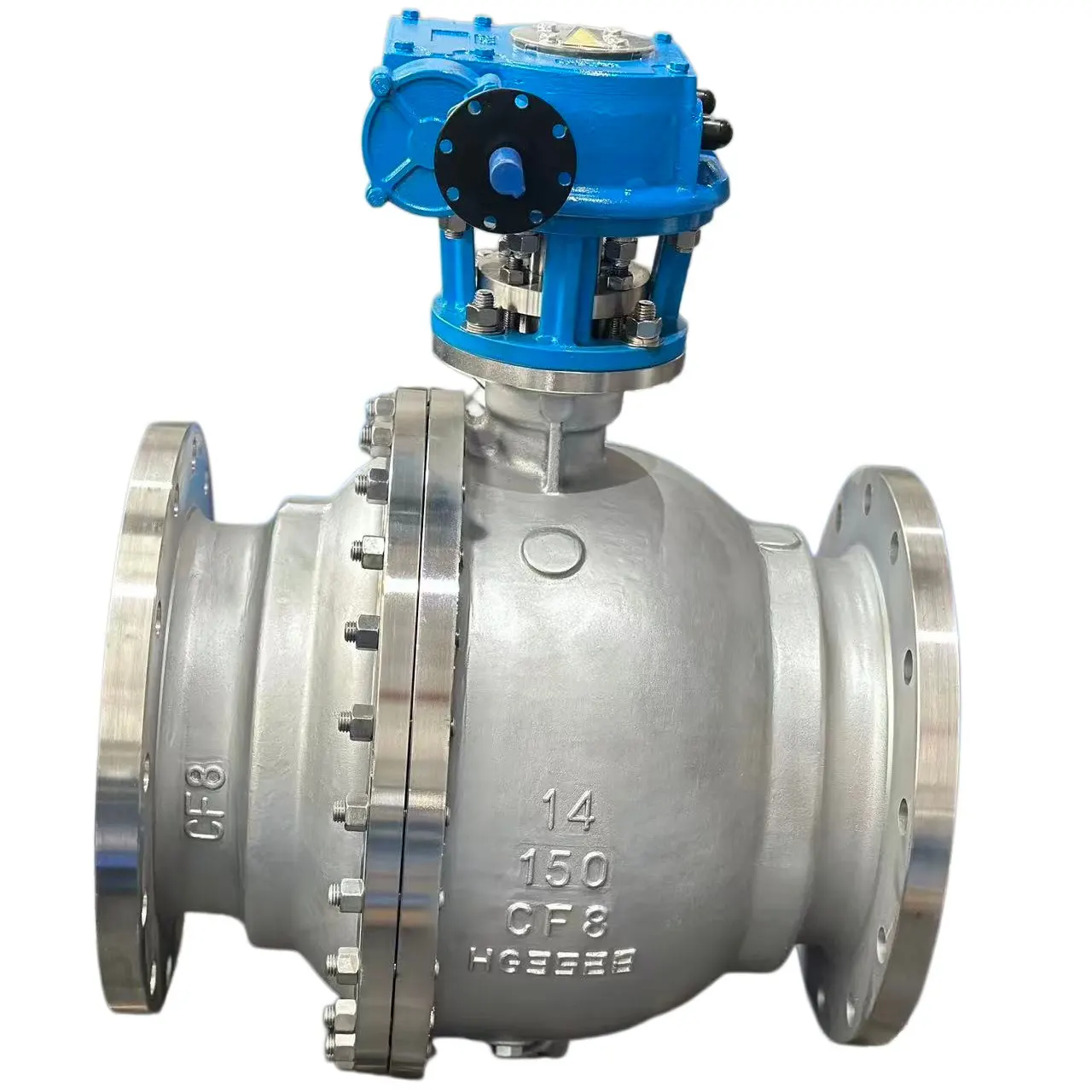

Valvula topike e fiksuar prej çeliku inox Valvula e topit me fllanxha të falsifikuara

Karakteristikat e produktit

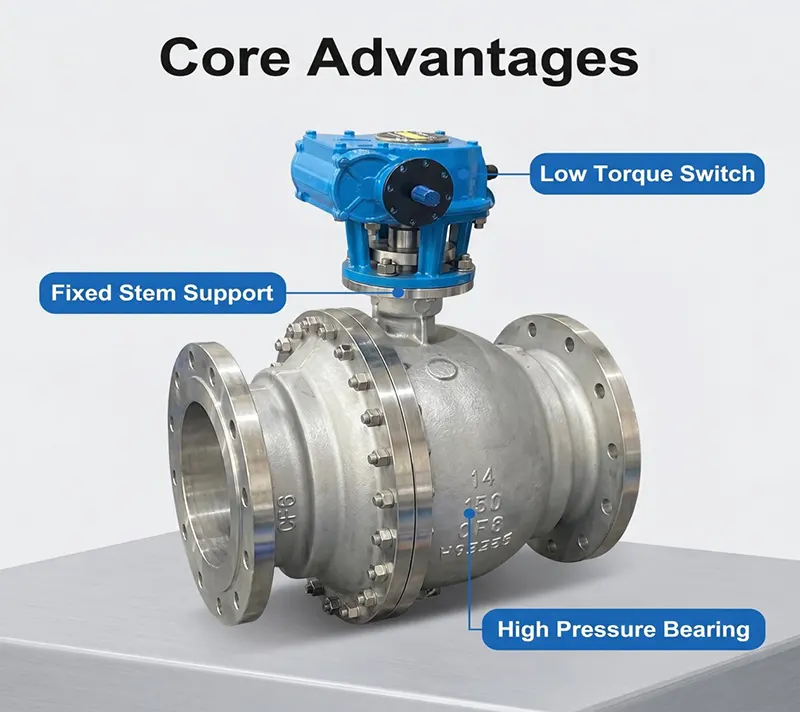

- Struktura e topit fikse e montuar në trunnion, e përshtatshme për kushte pune me vrima të mëdha dhe presion të lartë.

- Trupi i valvulës së farkëtuar me material të dendur, forcë të lartë mekanike dhe performancë të mirë kundër korrozionit.

- Dizajni i plotë i portit, rezistencë e vogël rrjedhëse, kapacitet i madh rrjedhës, i përshtatshëm për pastrimin e tubacioneve.

- Ndenjësja lundruese me ngarkesë pranverore realizon mbyllje të ngushtë me dy drejtime, shkallë të ulët rrjedhjeje.

- Dizajni i kërcellit kundër fryrjes, i ndërtuar në strukturë antistatike dhe të sigurt nga zjarri, në përputhje me API 607.

- Ndenjëse vetë-lehtësuese për mbipresion anormal të zgavrës për të përmirësuar sigurinë e funksionimit.

- Çift rrotullues i ulët operativ, mbështet cikle të shpeshta hapje-mbylljeje për shërbim të qëndrueshëm afatgjatë.

Atributet kryesore

Struktura e produktit

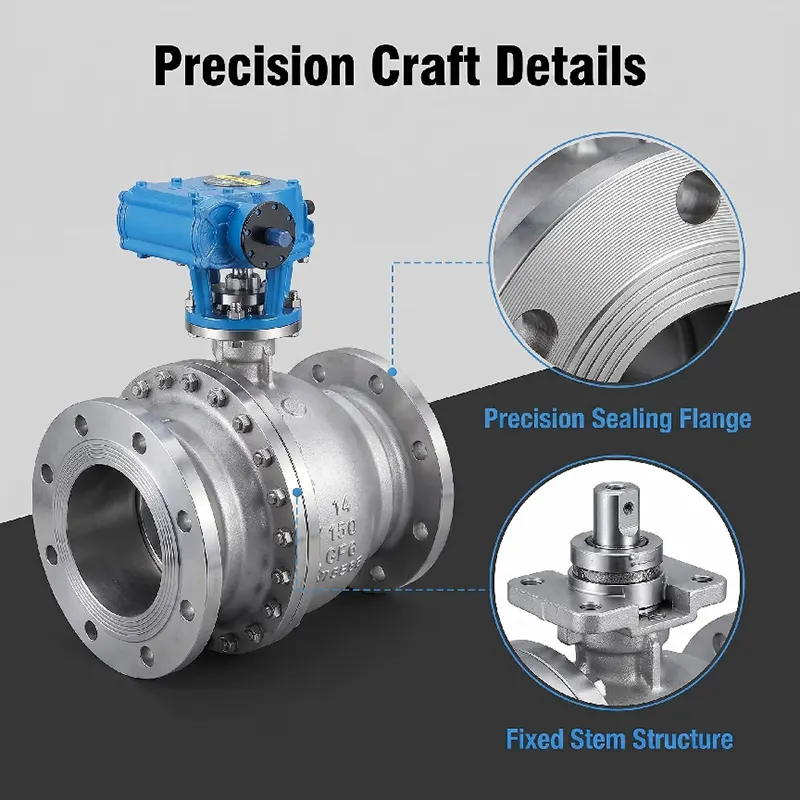

Ky është një valvul topash fikse prej çeliku të fiksuar me fllanxha të farkëtuar. Topi mbështetet nga boshtet e sipërme dhe të poshtme të trungut në vend që të notojë nga forca e sediljes. Komponentët kryesorë përfshijnë trupin e valvulës së falsifikuar, kapakun, topin e fiksuar, boshtet e sipërme dhe të poshtme të trungut, sediljet lundruese të parangarkuara me pranverë, kërcellin kundër fryrjes, skajet e lidhjes së fllanxhave dhe jastëkun e montimit të sipërm ISO 5211 për aktivizuesit. Funksioni i bllokimit të dyfishtë dhe gjakderdhjes mund të sigurohet sipas kërkesës. Opsionet e fytyrës me fllanxha: RF, RTJ.

- Trupi i valvulës / mbulesa: çelik inox i farkëtuar A182 F304 / A182 F316L

- Topi: çelik inox i farkëtuar, i veshur me krom të fortë ose me fytyrë të fortë Stellite

- Kërcelli: çelik inox A182 F316

- Vula e sediljes: PTFE / RPTFE për vulosje të butë; Stellite 6 aliazh i fortë për izolim të fortë metalik

- Guarnicioni dhe Unaza O: FKM, PTFE, e personalizuar për media të ndryshme temperaturash

- Bulonat: B8 / B8M bulona çeliku inox

Gama e presionit dhe e temperaturës

-Klasa e presionit: PN16-PN100, Class150-Class2500

- Temperatura e punës:

•Versioni me vulë të butë: -29℃ ~ +200℃

•Versioni me vulë të fortë metalike: -29℃ ~ +425℃

-Standardi i testit: API 598, testi i guaskës 1.5 herë presioni i vlerësuar; testi i sediljes 1.1 herë presioni i vlerësuar

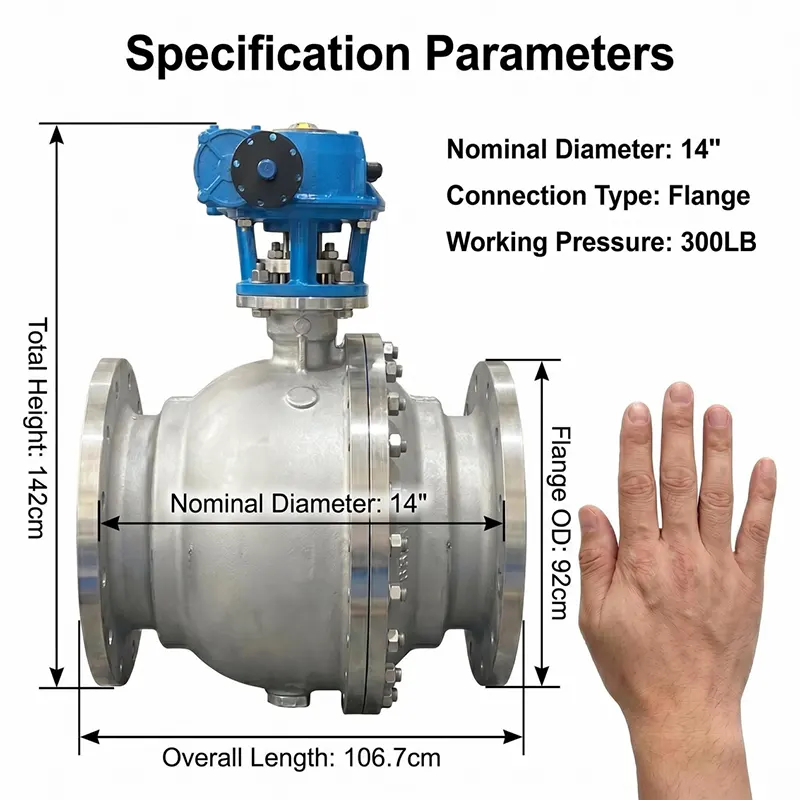

- Gama e madhësisë: DN50-DN600 (NPS2"-NPS24")

Llojet e operimit

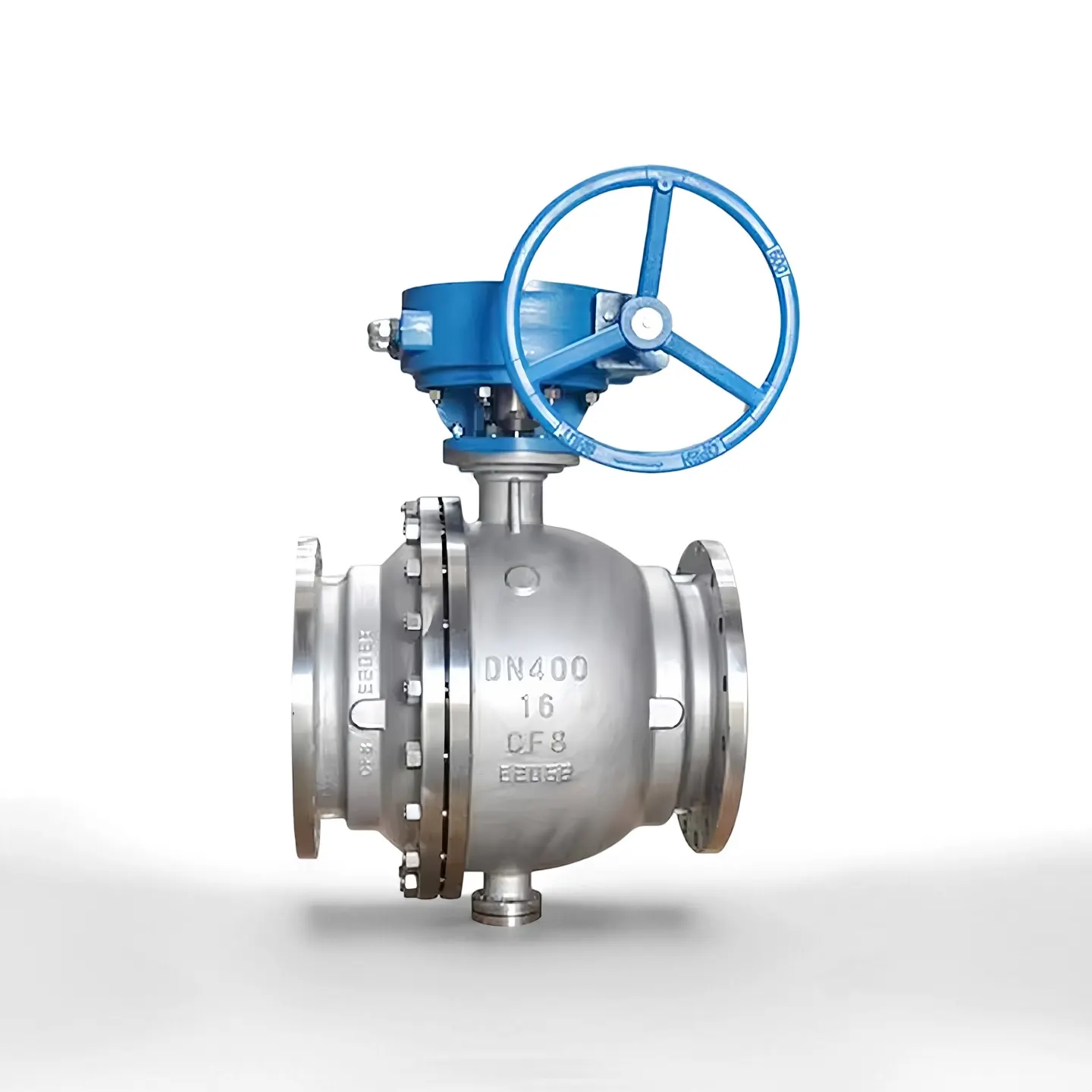

-Manual: Operatori i ingranazhit të krimbave për kërkesë të madhe çift rrotullues

-Pneumatik: Aktivizues pneumatik me një veprim / me veprim të dyfishtë, me çelës kufiri dhe valvul solenoid

-Elektrik: Lloji i ndezur-off ose aktivizues elektrik modulues për kontroll automatik në distancë

-Aktivizimi hidraulik/elektrik hidraulik i disponueshëm me kërkesë të veçantë

Të gjithë aktivizuesit përshtaten me platformën e montimit ISO 5211.

Aplikacionet

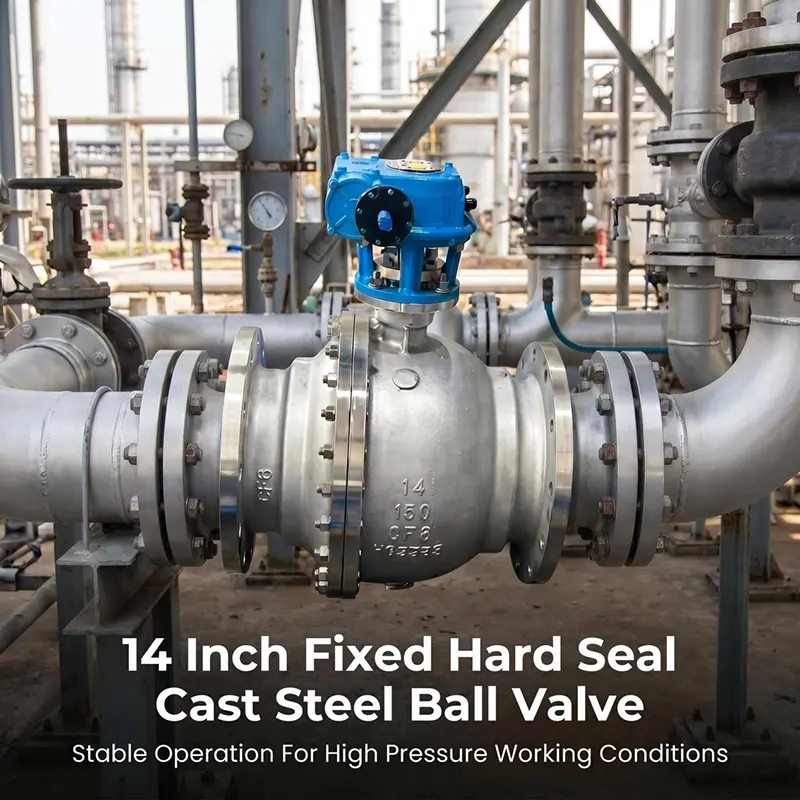

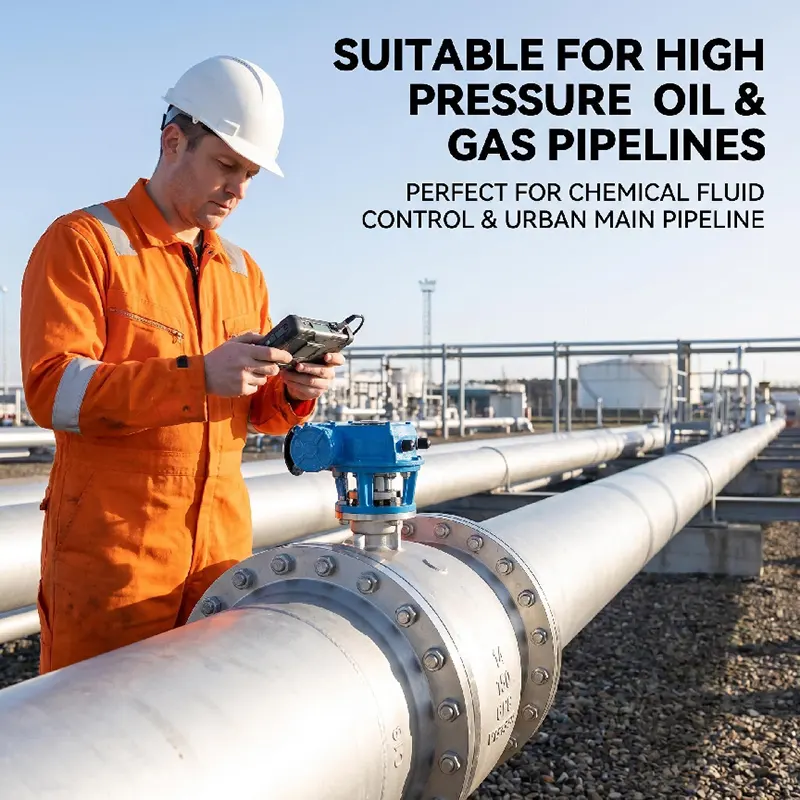

Përshtatur gjerësisht për shërbimin e ndezjes dhe izolimit për mediumet e lëngëta, gazit dhe gërryes. Përdoret kryesisht në tubacionet e naftës dhe gazit në distanca të gjata, impiantet petrokimike, përpunimin kimik, prodhimin e energjisë, trajtimin e ujit, LNG dhe projekte të tjera industriale me detyrë të rëndë.

Pse të zgjidhni valvulën tonë të topit të fiksuar prej çeliku të pandryshkshëm, valvulën e topit të farkëtuar me fllanxha?

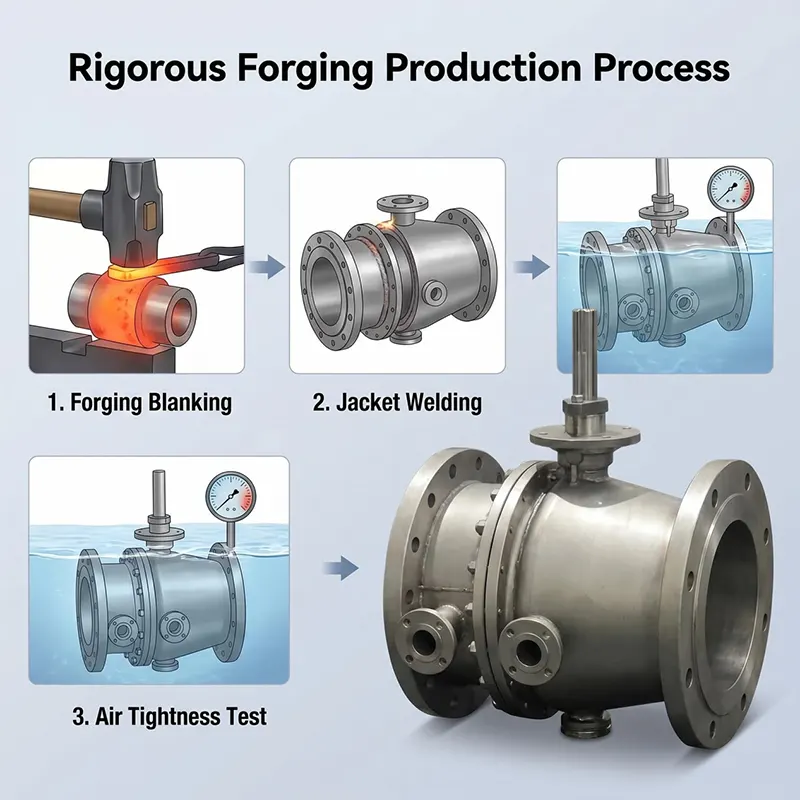

1. Miratoni procesin e plotë të falsifikimit, materialin e brendshëm kompakt pa defekte të porozitetit të derdhjes, përshtatni tubacionin e rëndë me presion të lartë.

2. Dizajni i topit të fiksuar me Trunnion redukton shumë çift rrotullues operativ për gjendjen e punës me presion të lartë të madhësisë së madhe.

3. Inspektimi i rreptë i hyrjes së materialit, çdo valvul kalon testin e plotë të rrjedhjes së sediljes hidrostatike dhe gazit përpara dorëzimit.

4. Mbështetni dy versione me vulë të butë dhe me vulë të fortë metalike për t'iu përshtatur kërkesave të ndryshme të temperaturës dhe mesatares.

5. Ne ofrojmë mbështetje të plotë teknike, rishikim të vizatimeve dhe udhëzime pas shitjes për projektin tuaj.

Udhëzues për blerje

Ju lutemi jepni informacionin e mëposhtëm kur dërgoni kërkesën:

1. Madhësia nominale dhe klasa e presionit

2. Medium pune, temperatura aktuale e punës

3. Lloji i vulës: vulë e butë ose vulë e fortë metalike

4. Lloji i funksionimit (ingranazh krimbi / pneumatike / elektrike etj.)

5. Standardi i fllanxhave dhe lloji i fytyrës me fllanxha (RF / RTJ)

6. Kërkesa të veçanta: i sigurt nga zjarri, funksioni DBB, trajtimi kundër korrozionit etj.

Inxhinieri ynë do të ofrojë propozimin e duhur sipas kushteve tuaja të punës.

Paketimi & Transporti

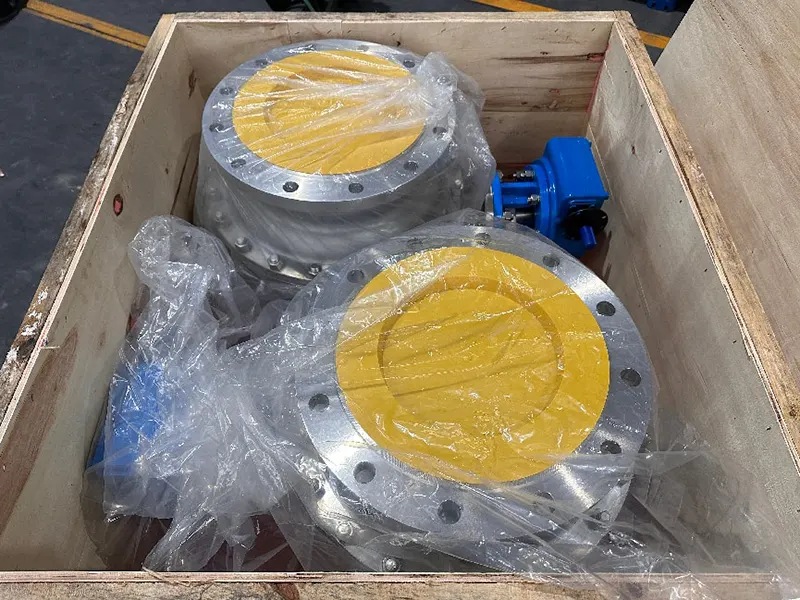

Çdo valvul do të pastrohet dhe mbrohet përpara paketimit. Portat e valvulave janë të mbyllura me kapak plastik për të mbajtur të pastër zgavrën e brendshme. Valvulat janë të paketuara në arka të ngurta kompensatë të përshtatshme për transportin detar. Ne mbështesim EXW, FOB, CIF, DAP dhe kushte të tjera tregtare. Mallrat mund të dorëzohen në portin detar ose magazinë të caktuar.

OEM & ODM

Ne pranojmë urdhra OEM dhe ODM. Ne mund të personalizojmë materialin e trupit, materialin e vulës, standardin e fllanxhave, shtyllën speciale të zgjatjes, pikturën speciale dhe shënimin e logos sipas vizatimit të klientit ose kërkesës teknike. MOQ fleksibël për porositë e projektit.

Inspektimi & Testimi

Çdo valvul kalon në inspektimin e gamës së plotë përpara dërgesës sipas standardit API 598.

- Inspektimi i lëndës së parë në hyrje: kontrolli i përbërjes kimike të materialit dhe i vetive mekanike, regjistrimi i gjurmueshmërisë së materialit.

- Testi hidrostatik i guaskës: 1,5 herë presioni i vlerësuar për trupin dhe mbulesën e valvulës.

- Testi i rrjedhjes së sediljes: 1.1 herë presioni i vlerësuar, ujë ose mjedis azoti.

- Inspektimi vizual, kontrolli i dimensioneve, inspektimi i bojës dhe përfundimit të sipërfaqes.

- Testi i dëshmitarit nga instituti i palës së tretë si SGS, BV është i pranueshëm me kërkesë të klientit.

- Kompleti i plotë i dokumenteve duke përfshirë certifikatën e testimit të materialit të MTPT-së, raportin e hidrotestit, certifikatën e konformitetit mund të sigurohet.

Udhëzues për instalim dhe mirëmbajtje

- Pastroni tërësisht tubacionin përpara instalimit për të pastruar skorjen, rërën dhe mbeturinat e saldimit, për të shmangur dëmtimin e faqes së vulosjes.

- Montoni valvulën në drejtimin e duhur të rrjedhës, shtrëngoni bulonat e fllanxhave në mënyrë të kryqëzuar dhe të barabartë.

- Mos e mbani valvulën në pozicion gjysmë të hapur për një kohë të gjatë ruajtjeje ose gjendje pune.

- Për funksionim të rregullt, kryeni periodikisht ciklin e mbylljes së hapjes së plotë për të parandaluar ngjitjen e vulës.

- Kontrolloni bashkimin e fllanxhave, paketimin e kërcellit për rrjedhje të jashtme gjatë inspektimit rutinë të vendit.

- Zëvendësoni pjesët e konsumuara të vulës gjatë mbylljes së planifikuar; përdorni material vulosës të përshtatshëm për mediumin tuaj të punës.

- Nëse është i pajisur me aktivizues, kontrolloni rregullisht çift rrotulluesin e aktivizuesit, statusin e ndërprerësit kufizues.

Shërbimi pas shitjes

- Periudha e garancisë: 12 muaj garanci duke llogaritur nga data e dërgesës, kundrejt defekteve të prodhimit.

-Ne ofrojmë mbështetje teknike duke përfshirë rishikimin e vizatimit, konfirmimin e parametrave dhe udhëzimet e funksionimit.

-Ekipi ynë inxhinierik u përgjigjet pyetjeve teknike brenda 24 orëve të punës.

-Pjesë këmbimi (sediljet, guarnicionet, ambalazhi i trungut) janë në dispozicion për ri-porositje.

-Konsultimi teknik në vend mund të organizohet për porositë e projekteve në shkallë të gjerë.

Shënim: Garancia NUK mbulon dëmet e shkaktuara nga instalimi i gabuar, keqfunksionimi ose gjendja mesatare e papërshtatshme.

Produkte të Rekomanduara të Përafërta

-Valvul topin lundrues (valvul topash 2 copë / 3 copë çelik inox)

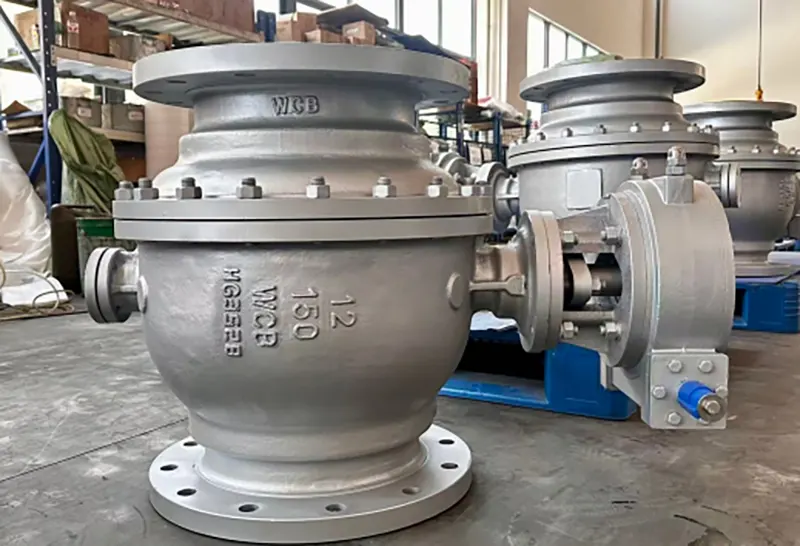

-VCB valvul topash fikse prej çeliku të karbonit

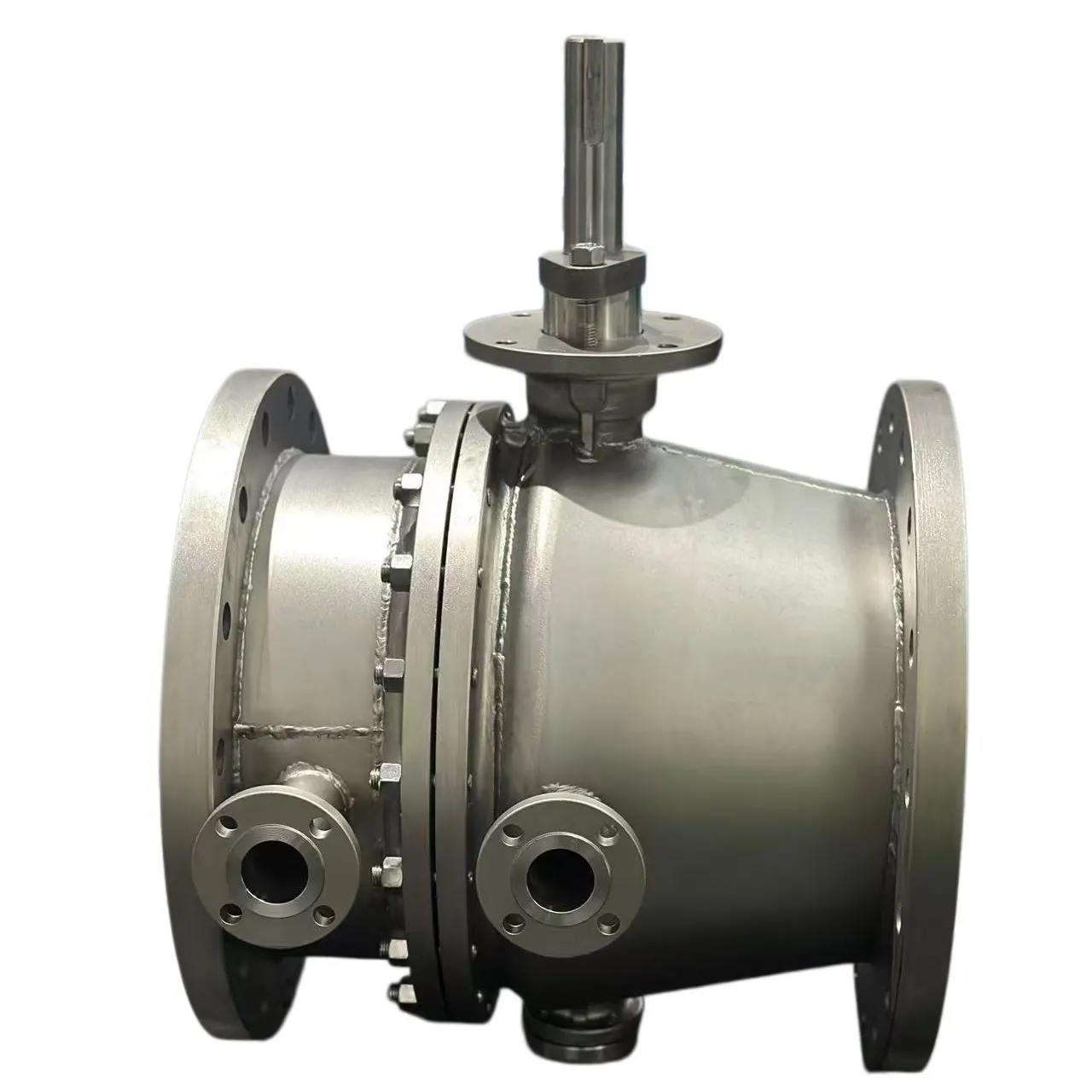

-Valvula topike fikse e izoluar me xhaketë për mjedis me viskozitet të lartë

-Valvula e topit me komplet aktivizues pneumatik/elektrik

-Valvula topale e fiksuar me vulë të fortë metalike për shërbim në temperaturë të lartë

Forca jonë e fabrikës

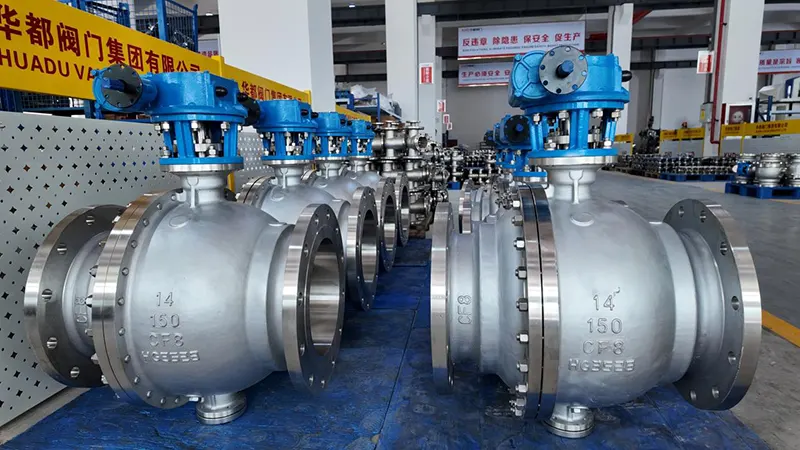

Huadu Valve Group ndodhet në Wenzhou të Kinës, i specializuar në projektimin, falsifikimin, përpunimin dhe montimin e valvulave industriale. Ne zotërojmë linja të plota prodhimi duke përfshirë punëtorinë e falsifikimit, punëtorinë e përpunimit CNC, punëtorinë e montimit dhe laboratorin e pavarur të testimit. Të gjitha proceset kritike të prodhimit përfundojnë në shtëpi, jo plotësisht të jashtme. Ne kemi përvojë të pasur për porositë e projekteve të gazit të naftës, petrokimike dhe ujësjellës jashtë shtetit. Produktet tona eksportohen në Azinë Juglindore, Lindjen e Mesme, Evropë dhe rajone të tjera.

Thirrni për hetim

Ju lutemi na dërgoni kërkesat tuaja të detajuara të kushteve të punës duke përfshirë madhësinë, presionin, mesataren, temperaturën, llojin e funksionimit dhe kërkesat e veçanta. Ekipi ynë teknik do të vlerësojë dhe përgatisë kuotimin zyrtar për ju së shpejti. Mirë se vini porosinë e mostrës dhe bashkëpunimin e projektit të madh.
